Sistema de guía intermedio

Consiste en dos marcos de acero rectangulares de la tubería. Uno es inmóvil, el otro es movible. se apoya en un bloque que resbala del nyalguide y un sistema arqueado de la barra, y tiene rodillo loco del ab en cualquier extremo.

La tela se puede alimentar sobre el TRA en trayectoria formada de A “U”, invirtiendo su dirección del recorrido, o con el TRA en una configuración de “Z”, manteniendo la misma dirección del recorrido. Es insensible a la actitud y puede incluso ser al revés montado. Apoyado sólidamente en las cuatro esquinas por los cojinetes del nylaguide, no está conforme a las desviaciones causadas por tensiones voladizas. Se sellan los cojinetes radiales, y los cojinetes lineares son autolimpiadores y autolubricación. La unidad por lo tanto no requiere ningún mantenimiento.

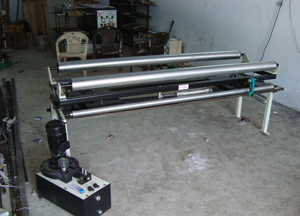

Seguir el montaje del rodillo (TRA) consiste en dos marcos de acero rectangulares de la tubería. Uno es efectos de escritorio, el otro es movible; se apoya en una guía del COJINETE

El principio:

·         El montaje incorrecto del detector y del arreglo incorrecto de los rodillos dará lugar a funcionamiento insatisfactorio del control, o causará arrugas a la tela.

·         Al planear y alineando la línea de proceso, la necesidad descrita siguiente de los artículos tuvo presente. Si la distancia es demasiado corta, los bígaros quieren sucedido en tela fina o suave.

CON-PAP-TEX:

Cuando es necesario corregir la posición de la tela en el medio de la línea de proceso, hay dos métodos para modificar el borde de la tela.

Guía de centro del rodillo del pivote:

Este método se aplicó lo más mejor posible a las telas de materiales novelistic, o a la tela de las distorsiones debido a la tensión de la diferencia de ambos lado. La tela se desliza apenas en este rodillo de la guía, puesto que tiene ángulo dos 90°wrapped. Si es resbalones, utilice un rodillo cubierto caucho prevendrá edad del resbalón ocurre.

Termine la guía del rodillo del pivote:

Este método particularmente bueno para la tela flexible. Está disponible, cuando localización en distancia entre un rodillo más libre de la entrada y sale de un rodillo más libre. El pivote asumido de la rotación del rodillo de la guía se arregle para ser largo, así que el ángulo que da vuelta de los rodillos del guider y la variación de la tensión son menos, voluntad que reduce envolverse de la tela. Tiene abrigo 90° para el solos rodillo y abrigo 180° para los rodillos del doble demostrados como abajo.

Control de la posición del borde:

Siempre que el carrete de película no esté alimentando en orden, podría ser ajustado por la unidad de control de EPC y la alimentación de la película será corregida a la posición derecha. Este sistema realzará la productividad de la máquina y proporcionará un sistema de EPC para cada línea.

Cuatro rodillos de TRA:

Estamos implicados en el abastecimiento de una gama comprensiva de los rodillos de TRA. Estos rodillos son uso en las industrias de papel. Hicimos éstos el producto según el requisito del cliente.

Marco de SRA:

Fabricamos y proveemos una gama robusta de los bastidores de SRA. Se han hecho éstos usando el material de alto grado, que los hace perfectos para ser utilizada en un número de usos a través de las industrias. Los marcos están disponibles en diseños y especificaciones variados para resolver los requisitos diversos de los clientes

DESCRIPCIÓN

Las bases de adaptador estándares consisten en un piso inmóvil - marco o placa montada, una unidad cuatro, cojinete del nylaguide y sistema de ayuda estándar, y un marco móvil de la placa. Un servo cilindro resistente se jerarquiza entre los marcos y los cojinetes del nylaguide. El servo cilindro mueve el embase superior de adaptador hacia adelante y hacia atrás en respuesta a señales hidráulicas desde la unidad de energía.

Nos especializamos en capítulos del nivel de la fabricación TRA que resuelve los requisitos abigarrados de nuestro clientèle. Éstos están disponibles en varios tamaños y se modifican para requisitos particulares según los requisitos específicos del cliente. Apreciado para las características tenga gusto de la resistencia a la corrosión, durabilidad, de alto rendimiento y la construcción robusta, éstas se exige altamente entre nuestros clientes.

Por otra parte, los ofrecemos en los precios rentables.

Guía intermedia:

Los montajes de rodillo positivos de la dislocación/de manejo consisten en una base de los efectos de escritorio y un marco movible con rodillos locos. Dos pares de cojinetes de CON-PAP-TEX Nylaguide apoyan el marco móvil. Las guías positivas de la dislocación son convenientes donde no está disponible el palmo largo de la entrada como en la impresión de m/cs. Las guías del rodillo de manejo están disponibles en montaje simple o doble del rodillo y son ociosas para las máquinas donde, está disponible el palmo libre largo de la entrada. Todas estas guías se diseñan para la tensión mínima de la tela y se pueden instalar horizontalmente, verticalmente o up-side abajo.
